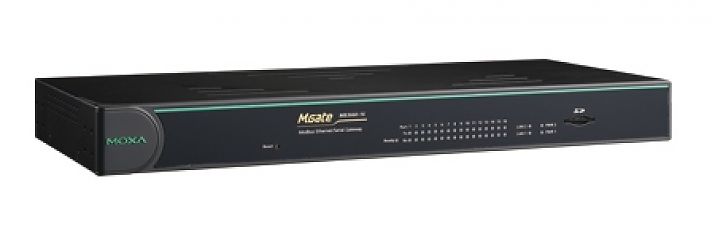

Преобразователь MGate MB3660-8-J-2AC

Параметры последовательной связи

• Бит данных

  7, 8 

• Четность

  нет, чет, нечет, 0, 1 

• Стоповые биты

  1, 2 

• Управление потоками данных

  RTS/CTS, DTR/DSR, RTS Toggle (только для RS-232) 

• Скорость передачи данных, бит/с

  50 ~ 921600 

Параметры связи

• Порты Ethernet

  2 (2 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) 

• Тип разъема

  RJ45 (8 конт.) 

• Сетевые протоколы

  Modbus TCP Client (Master), Modbus TCP Server (Slave)

Интерфейс Modbus

• Протокол

  Modbus RTU/ASCII Master/Slave 

• Передаваемые сигналы

  RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND 
  RS-422: Tx+, Tx-, Rx+, Rx-, GND 
  RS-485 (2-проводный): Data+, Data-, GND 
  RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND 

• Разъемы

  RJ45 

• Управление направлением передачи данных по RS-485

  ADDC® (автоматическое) 

Релейный вывод

• Количество каналов релейного вывода

  1

• Нагрузочная способность реле

  2 А при 30 В пост. 

Память

• Тип слота для установки карты памяти

  Слот для SD-карты 

Управление устройством

• Интерфейс управления

  Telnet-консоль 
  Web-интерфейс 
  Последовательная консоль 

• Кнопка Reset

  Есть 

Требования к электропитанию

• Рабочее напряжение

  100 ~ 240 В перем. (47 ~ 63 Гц) 

• Потребление тока

  111 мА при 110 В перем.

• Возможность подключения резервного источника электропитания

  Есть 

• Разъем электропитания

  Разъём C14 

Условия эксплуатации

• Рабочая температура, °C

  0 ~ +60 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  5 ~ 95 

Защита

• Защита от пыли и влаги

  IP30 

Конструктивные свойства

• Материал корпуса

  Металл 

Размеры и вес

• Габаритные размеры, мм

  440 x 45 x 198

• Вес нетто, кг

  2.6

Монтаж

• Монтаж

  Настольный/настенный 

Наличие международных сертификатов

• Безопасность

  EN 60950-1 
  UL60950-1 

• Электромагнитная совместимость (EMI)

  CISPR 32 
  FCC Part 15 Subpart B Class A 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-4 (EFT) 

• Электромагнитная совместимость (EMC)

  EN 55032/24 

• Удары

  IEC 60068-2-27 

• Свободное падение

  IEC 60068-2-31 

• Вибрации

  IEC 60068-2-64 

• Среднее время наработки на отказ (MTBF), часов

  616505

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 
  Консольный кабель RJ45-на-DB9 
  крепеж для настенного монтажа 
  кабель питания 

Страница товара на англоязычном сайте

• Ссылка на сайт moxa.com

  http://www.moxa.com/product/MGate_MB3660_Series.htm
