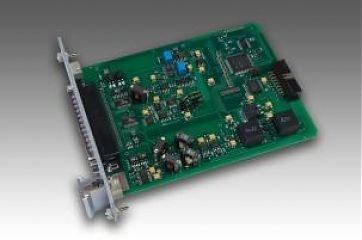

Модуль LTR114

Режим измерения напряжений

• Количество каналов АЦП

  16 дифференциальных с последовательной коммутацией

• Разрядность АЦП

  24 бита 

• Поддиапазоны измерения входного сигнала

  ± 10 В; ± 2 В; ± 0,4 В (задаются независимо для каждого канала)

• Максимальная частота преобразования

  4 кГц (суммарная для всех опрашиваемых каналов)

• Входное сопротивление при одноканальном вводе

  более 1 ГОм (во включенном состоянии)

• Предельно допустимые напряжения на аналоговых входах (защита входов)

  ± 15 B 

• Пределы допускаемой основной приведенной (к конечному значению поддиапазона) погрешности измерения н

  ±0,01% 

Режим измерения сопротивлений

• Диапазоны измерения сопротивлений

  0…..1200 Ом (при токе 0,33 мА) 
  0…..400 Ом (при токе 1,0 мА) 
  0…..4000 Ом (при токе 0,1 мА) 

• Максимальная частота преобразования (для режима измерения сопротивлений)

  2 кГц (режим измерения при знакопеременном токе) 
  4 кГц ( обычный режим измерения при постоянном токе) 

• Число каналов измерения сопротивлений

  8 (4-х проводная схема подключения)

• Пределы допускаемой основной приведенной (к конечному значению поддиапазона) погрешности измерения с

  ±0,03% 

• Разрядность АЦП

  24 бита 

Модули LTR

• Различное сочетание количества каналов измерений напряжения/сопротивления

  Входной коммутатор допускает различное сочетание количества каналов измерений напряжения/сопротивления. При этом один канал измерения тока использует контакты разъема, соответствующие двум каналам измерения напряжения (т.е. можно, например, включить 8 кан
